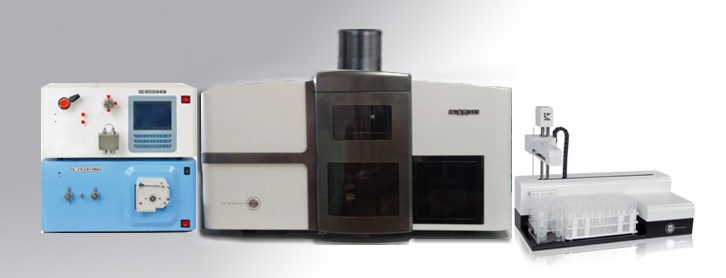

SK-盛析-LC液相色譜原子熒光聯用儀

液相色譜原子熒光聯用儀（原子熒光形態分析儀）是匯集公司多年技術研究成果，專門針對元素形態分析需求設計的高端產品，內置了在線消解裝置，配備液相泵，并采用金索坤具有專利技術的連續流動進樣方式與液相泵進行無縫對接使用。既可做砷、汞、硒、銻元素的形態分析使用又可單獨作為氫化法原子熒光光譜儀使用，結構簡單，操作方便,轉換靈活。

SK-盛析采用升級版的集擴式傳輸室替代原有的直線型傳輸室，有效地降低記憶效應的同時使氫化反應生成的氫氣、被測元素氣體和載氣充分混勻后傳輸?shù)皆踊鳎瑸楸粶y元素能夠高效地原子化奠定了基礎。SK-盛析在原有的電路基礎上增加了氬氣流量的控制模塊，將傳統的模擬控制改為質量流量計的數字控制，使儀器在長時間工作時的氬氣流量保持恒定，從而提高儀器的穩定性。

1 、應用領域

科研教學、醫藥衛生、食品食料、水質土肥、農副產品、出入境、乳制品、環保、冶金、地質、土肥、紡織、皮革、電器、煙草、酒業等行業微量元素的檢測。

2、形態部分特點：

• SK-盛析-LC液相色譜原子熒光聯用儀的特點

• 特有的連續流動進樣技術（專利），可與液相色譜進行無縫對接，實現對柱后流出液進行實時檢測,連續采集數據。提高了測試效率。

• 特有的多功能反應模塊（專利）與全新聯用接口技術結合,可與各型高效液相色譜儀連接,減小路徑死體積,有效降低了噪聲,減少峰展寬。

• 特有的集擴式傳輸室（專利）配合高度集成的多功能反應模塊精簡了儀器結構，縮短了傳輸路徑，有效降低了記憶效應，測汞更佳。

• 多功能數據接口，模擬信號/數字信號數據輸出，可連接多種色譜工作站。

• 六通閥觸發，工作站自動采集數據，譜圖記錄完整，確保出峰時間一致。

• 全封閉在線紫外消解裝置（專利），無紫外光泄露，高強度紫外光發生器有效消解分析組份，提高儀器檢測性能。

• 液相泵模塊特點

• 連續流動的液相洗脫液可直接進入金索坤原子熒光連續流動進樣系統，實現了液相色譜與原子熒光光譜儀無縫對接，從而提高檢測靈敏度及精密度。同時無縫對接精簡了管路，有效減少峰展寬。

• 液相泵進樣自動觸發信號，可實現等度洗脫，工作站自動采集信號并實時記錄數據。

• 具有大屏幕液晶顯示獨立操作平臺，可直觀清晰的觀察運行狀態，靈活的控制液相泵的運行模式。

• 在線消解模塊特點

• 采用石英毛細管與PEEK管融合連接技術，消除死體積，減少峰展寬；可抗紫外，耐腐蝕，耐老化。

• 具有消解功率及時間可調功能（專利號），增強了消解能力。

• 采用無光泄露冷卻式技術，避免了紫外光對人體產生傷害，同時消除了因熱量產生氣阻帶來的峰型展寬現象。

3、 SK-盛析單獨使用時儀器特點

1 ） SK-盛析系統特點

（1）進樣系統

采用具有金索坤發明專利技術的連續流動進樣方式替代傳統的樣品、載流交替進入的斷續進樣方式。既克服傳統進樣方式下蠕動泵老化進樣量不準的問題，又避免使用易腐蝕漏液、價格昂貴的注射泵，使得管路路徑短，記憶效應小；連接簡單，操作方便，便于維護。此外，新型進樣技術將測試一個樣品三次數據的時間縮短至30秒，效率是傳統進樣方式的三倍。

（2)氫化物發生系統

氫化物發生系統采用具有金索坤專利技術的B型多功能反應模塊。該模塊高度集成了氫化反應、氣液分離、廢液排除等功能于一身。其中具有破泡功能的精密反應艙，使得氫化發生反應平穩。模塊中的壓力自平衡式廢液排出裝置，既簡化了管路，又減少了故障點，使得進樣、反應、廢液排除達到高度平衡。利用旋流、重力、喉結原理的氣液分離技術使得氣液分離徹底，為整機高重復性指標的獲得奠定了基礎。

（3)氣路傳輸系統

具有金索坤專利技術的集擴式氣體傳輸室，在極大地縮短了管路，有效地消除記憶效應的同時使氫化反應生成的氫氣、被測元素氣體和載氣充分混勻后傳輸?shù)皆踊鳌楸粶y元素能夠高效地原子化奠定了基礎。

（4)原子化系統

采用穩流、干燥、低溫自動點火、高效雙層屏蔽式為一體的具有金索坤專利技術的流線型原子化器減少了熒光猝滅和氣相干擾，提高了原子化效率。此外，三維可調式原子化器調節機構，可以上下、左右、前后三維度地更方便、快捷、準確地調節原子化器位置，從而達到最佳的激發效果。

（5)光路系統

采用具有金索坤特色的 短焦不等距無色散光路系統，比使用短焦等距光路系統接收的熒光信號強度提高了 2.8 倍。

（6)電路系統

其中光源控制部分采用 占空比可調式雙路脈沖供電，根據測試不同元素可選擇不同占空比，既提高了高性能空心陰極燈的強度，又延長了燈的使用壽命。

采用具有金索坤專利技術的大規模集成電路運算速度快，抗干擾能力強，實現了無道間干擾。

（7)外觀設計

采用國際流行的 3U 機箱設計，整體結構簡單，操作方便，具有良好的電磁兼容性。

2 ） SK-盛析儀器功能

• 單道、單道增強、雙道檢測功能。

• 單點、兩點、多點建立標準曲線功能；

• 單點、兩點校正標準曲線功能。

• 小背景扣除技術。

• 自動稀釋高濃度樣品功能。

• 特有的連續流動進樣及傳統進樣等全面的進樣方式控制功能。

• 特有的實時觀測測試過程，在線調節原子化器三維參數功能。

• 可選配旋轉式智能自動進樣器

• 特有的壓力自平衡式廢液排除功能，無需額外的泵排廢。

• 友好的軟件界面，推薦最佳儀器測試條件，測試數據的圖形顯示和回放、統計與查詢，各種圖形、數據的頁面保存、輸出、備份和打印等功能。懸浮式測量窗口，增加可顯示信息數量（熒光強度、空白值等）。

• 斷氣預警保護功能。

• 氬氣流量的控制部分，采用質量流量計的數字控制，提高儀器在長時間工作下的穩定性

• 特有的可與液相及紫外消解單元進行無縫對接實現砷汞硒等元素的形態分析功能。

4、軟件特點：

1. 適用于Windows7、Windows xp等多種操作系統；

2. 連續流動進樣、傳統進樣等多種進樣方式控制；

3. 測試界面下的靈活數據處理；

4. 懸浮式測量窗口，增加可顯示信息數量（熒光強度、空白值等）；

5. 實時監測數據曲線 ，調整原子化器三維參數及載氣的流量同時監測數據變化，快速準確；

6. 數據自動保存，Word、Pdf、Excel等多種輸出報表格式；

7. 數據輸出備份與恢復功能：輸出標準曲線，測試數據等信息的.bak文件，便于數據與恢復；

8. 形態分析模塊控制：SK系列原子熒光光譜儀的形態分析功能擴展；

9. 系統幫助功能。

   5、技術指標

• 原子熒光技術指標



• 形態分析技術指標

六、工作環境及儀器尺寸

溫度：15℃-45℃         濕度：≤85%

供電電壓：（220±22）V   頻率：（50±1）Hz

主機尺寸（含煙囪）：780 mm X420 mm X430 mm (長X寬X高)   重量：50Kg

紫外尺寸：420 mm X415 mm X200 mm (長X寬X高)            重量：5Kg

液相尺寸：420 mm X415 mm X200 mm (長X寬X高)            重量：5Kg
